超大功率负载-HD5X

发布日期:2020-07-15

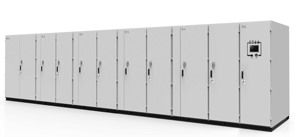

HD5X高压超大功率变频器产品针对西气东输、LNG、燃气轮机软启动等大功率电机应用,电机的电压高,系统采用H桥级联型方案,同时电机功率大,单元内部采用两只3.3kV-1.5kA IGBT并联,每相由4个单元级联,一共有12个单元组成。

HD5X整流侧采用6脉波二极管整流方式,形成准36脉波整流。母线电容采用长寿命薄膜电容器,预充方式采用高压侧串联电阻方案,逆变侧采用成熟的两电平电路。控制系统分两级,主控板负责运算处理,控制电机以及外围电路的通讯,包括和用户的通讯,单元控制板负责单元内部短路、过压、过流等故障监控,同时负责IGBT的驱动。单元控制电源通过电源板从直流侧取,给控制板,采样板等电路供电。主控电源使用客户的低压电源。考虑维护方便,整流桥,逆变桥臂,控制系统均采用模块化设计。
